Geluidsisolatie met HR-glas
Geluidsisolatie met glas hangt af van glasdikte, asymmetrie en dempende folies. Leer wat Rw-waarden betekenen en welk glas welke geluidsreductie biedt.
Veel mensen verwachten dat nieuw HR-glas automatisch beter isoleert tegen geluid. De realiteit is verrassend: standaard HR++ glas presteert qua geluidsisolatie nauwelijks beter dan enkel glas. Dit contra-intuïtieve feit komt doordat geluidsisolatie van fundamenteel andere factoren afhangt dan warmte-isolatie. Waar een gasvulling en coating warmteverlies drastisch verminderen, hebben ze vrijwel geen effect op geluid. Dit artikel legt uit hoe geluidsisolatie met glas werkt, welke Rw-waarden haalbaar zijn, en wanneer specifiek geluidsglas de juiste keuze is.
Hoe isoleert glas tegen geluid?
Geluidsisolatie werkt volgens andere principes dan warmte-isolatie. Terwijl warmte via geleiding en straling door glas gaat, plant geluid zich voort als trilling door het materiaal.
Massa, asymmetrie en demping
De drie belangrijkste factoren voor geluidsisolatie zijn massa, asymmetrie en demping. Zwaardere glasplaten trillen minder mee met geluidsgolven en houden daardoor meer geluid tegen. Asymmetrie betekent dat de twee glasplaten in een isolatieglasunit verschillende diktes hebben, waardoor ze op verschillende frequenties resoneren.
Demping ontstaat door materialen die trillingen absorberen in plaats van doorlaten. Een akoestische PVB-folie tussen twee glasplaten vangt geluidstrillingen op en zet ze om in minimale warmte. Deze drie principes vormen de basis voor effectieve geluidswering.
Waarom standaard HR++ glas verrassend slecht scoort
Standaard HR++ glas in een 4-16-4 opbouw haalt slechts een Rw-waarde van 30 tot 32 dB. Dat is nauwelijks beter dan enkel glas met een vergelijkbare dikte. De oorzaak ligt in het resonantie-effect: twee identieke glasplaten met een spouw ertussen versterken bepaalde geluidsfrequenties in plaats van ze te dempen.
De spouwbreedte die optimaal is voor warmte-isolatie, blijkt suboptimaal voor geluid. Een spouw van 15 tot 16 mm met argon isoleert uitstekend tegen warmteverlies, maar de luchtkolom resoneert op frequenties die in verkeerslawaai veel voorkomen. Gasvullingen en low-e coatings hebben bovendien geen meetbaar effect op geluidsisolatie.
Rw-waarde: de maat voor geluidsdemping
De Rw-waarde is de Europese standaard voor het uitdrukken van geluidsisolatie. Deze waarde geeft aan hoeveel decibel geluid een constructie tegenhoudt over een breed frequentiebereik.
Wat de Rw-waarde zegt
De Rw-waarde wordt gemeten in een laboratoriumsituatie volgens de EN ISO 717-1 norm. Een hogere waarde betekent betere geluidsisolatie. Elk verschil van 3 dB komt overeen met een verdubbeling of halvering van de geluidsenergie. Een raam met Rw 35 dB houdt dus twee keer zoveel geluidsenergie tegen als een raam met Rw 32 dB.
In de praktijk ervaren mensen een verschil van 10 dB als een halvering of verdubbeling van de waargenomen luidheid. Upgraden van standaard HR++ glas (Rw 30 tot 32 dB) naar akoestisch gelamineerd glas (Rw 39 tot 50 dB) kan het waargenomen straatlawaai dus met meer dan de helft verminderen.
Ctr-correctie voor verkeerslawaai
De standaard Rw-waarde geeft niet het volledige beeld voor verkeerslawaai. Verkeer produceert veel laagfrequent geluid dat moeilijker te isoleren is dan hoogfrequent geluid. Daarom bestaat de Ctr-correctiefactor.
Een raam met Rw 42 dB en correctiewaarden [-2; -5] levert effectief slechts 37 dB demping tegen laagfrequent verkeerslawaai. Bij het vergelijken van glasopties voor een woning aan een drukke weg is de Rw+Ctr waarde dus relevanter dan de kale Rw-waarde.
Geluidsreductie per glasopbouw
Verschillende glasopbouwen leveren sterk uiteenlopende geluidsisolatiewaarden. De keuze voor een specifieke opbouw hangt af van de gewenste demping en het beschikbare budget.
Standaard HR++ (symmetrisch)
Standaard HR++ glas met een symmetrische opbouw van 4-16-4 mm haalt een Rw-waarde van 30 tot 32 dB. Deze waarde is teleurstellend laag gezien de uitstekende warmte-isolatie van dit glastype. Voor situaties waar geluid geen groot probleem vormt, is dit echter voldoende.
Asymmetrisch dubbelglas
Door de glasplaten verschillende diktes te geven, verbetert de geluidsisolatie merkbaar. Een asymmetrische opbouw van 6-16-4 mm haalt een Rw-waarde van 33 tot 35 dB. De verschillende diktes zorgen ervoor dat de glasplaten op andere frequenties resoneren, waardoor het resonantie-effect vermindert.
De meerkosten voor asymmetrisch glas zijn beperkt. De informatie over kosten per m² laat zien dat de toeslag meestal enkele euro’s per vierkante meter bedraagt.
Akoestisch gelamineerd glas met PVB-folie
Akoestisch gelamineerd glas met een speciale PVB-folie levert de beste geluidsisolatie: een Rw-waarde van 39 tot 50 dB. De folie absorbeert geluidstrillingen voordat ze de tweede glasplaat bereiken. Een uitgebreide vergelijking van de beschikbare opties staat in het artikel over akoestisch glas.
Gelamineerd glas combineert bovendien geluidsisolatie met veiligheidseigenschappen: bij breuk blijven de glasscherven aan de folie kleven. De onderstaande tabel toont de geluidsreductie per glasopbouw.
| Glasopbouw | Rw-waarde | Kenmerken |
|---|---|---|
| Standaard HR++ (4-16-4) | Rw 30 - 32 dB | Resonantie-effect beperkt demping |
| Asymmetrisch (6-16-4) | Rw 33 - 35 dB | Betere demping door asymmetrie |
| Akoestisch gelamineerd (met PVB-folie) | Rw 39 - 50 dB | Beste geluidsisolatie |
Wanneer is geluidsglas nodig?
Niet elke woonsituatie vraagt om speciaal geluidsglas. De investering loont vooral in omgevingen met structurele geluidsoverlast.
Nabij drukke wegen en spoorlijnen

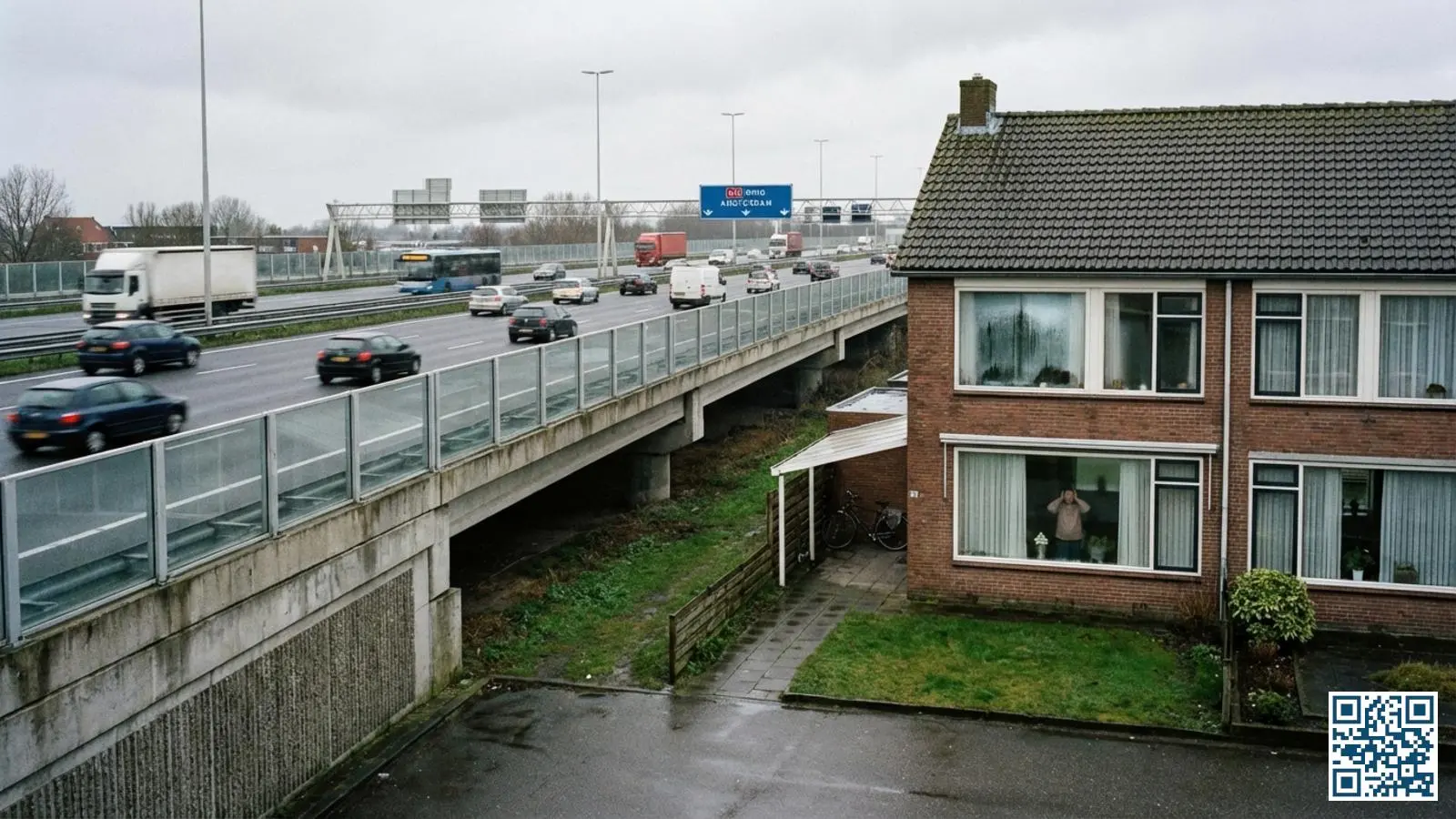

Woningen binnen 100 meter van een drukke weg of spoorlijn hebben baat bij geluidsglas. Verkeerslawaai bevat veel laagfrequente geluiden die standaard HR++ glas nauwelijks dempt. Asymmetrisch of akoestisch gelamineerd glas maakt in deze situaties een merkbaar verschil in wooncomfort.
De continue blootstelling aan verkeerslawaai heeft bovendien gezondheidseffecten. Slaapverstoring door nachtelijk verkeer vermindert de slaapkwaliteit en kan op lange termijn leiden tot stress en concentratieproblemen.
Onder vliegroutes
Woningen onder aanvliegroutes van luchthavens ervaren piekmomenten van intens geluid. Vliegtuiglawaai bevat zowel laag- als hoogfrequente componenten. Akoestisch gelamineerd glas met een hoge Rw-waarde van 45 dB of meer biedt de beste bescherming.
Rond Schiphol gelden speciale geluidszones met bouwvoorschriften. Nieuwbouw in deze zones moet aan minimale geluidsisolatienormen voldoen.
Nabij horeca en industrie
Horeca en industrie produceren andere geluidspatronen dan verkeer. Muziek uit cafés bevat veel middenfrequenties, terwijl industrieel lawaai vaak laagfrequent bromgeluid omvat. De juiste glasopbouw hangt af van het specifieke geluidstype.
Voor woningen naast uitgaansgelegenheden is asymmetrisch dubbelglas vaak al een aanzienlijke verbetering. Bij zwaardere industriële geluidsbelasting is akoestisch gelamineerd glas aan te raden.
Glas is maar een deel van de gevel
Zelfs het beste geluidsglas heeft beperkt effect als de rest van de gevel geluid doorlaat. De zwakste schakel in de gevelbouwkundige keten bepaalt het uiteindelijke resultaat.
De zwakste schakel bepaalt het resultaat
Een gevel met uitstekend geluidsglas (Rw 45 dB) maar een slecht afgedichte brievenbus of kierende voordeur haalt in de praktijk veel lagere waarden. Geluid zoekt de weg van de minste weerstand en komt binnen via elke opening of zwakke plek.
Bij het upgraden naar geluidsglas is het daarom verstandig om de gehele gevel te beoordelen. Kitranden, kozijnaansluitingen en andere openingen verdienen net zoveel aandacht als het glas zelf. Wanneer geluidsproblemen na glasvervanging aanhouden, ligt de oorzaak vaak elders in de gevel.
Ventilatie als aandachtspunt
Ventilatieroosters in ramen of gevels zijn vaak de zwakste schakel qua geluidsisolatie. Een open ventilatierooster laat geluid vrijwel ongehinderd binnen, ongeacht de glaskwaliteit.
Speciale geluiddempende ventilatieroosters combineren luchttoevoer met geluidswering. De combinatie van HR-glas met ventilatie vraagt om een doordachte aanpak waarbij beide functies in balans zijn. Zelfdragende ventilatieroosters met geluiddemping halen waarden tot Rw 35 dB, wat vergelijkbaar is met asymmetrisch dubbelglas.
