Spouwbreedte en gasvulling
De spouw tussen de glasplaten is de kern van elke isolatieglasunit. Ontdek hoe spouwbreedte, gasvulling en spacermateriaal samen de isolatiewaarde bepalen.
De ruimte tussen de glasplaten vormt het hart van elke isolatieglasunit. Deze spouw, gevuld met lucht of edelgas, bepaalt samen met de coating in hoge mate hoe goed het glas warmte vasthoudt. Op offertes zie je vaak aanduidingen als “4-16-4 argon” zonder verdere uitleg. Dit artikel legt uit wat deze specificaties betekenen, welke combinaties het beste presteren en waarom de keuze tussen argon en krypton verschil maakt.
Wat is de spouw en hoe werkt deze?

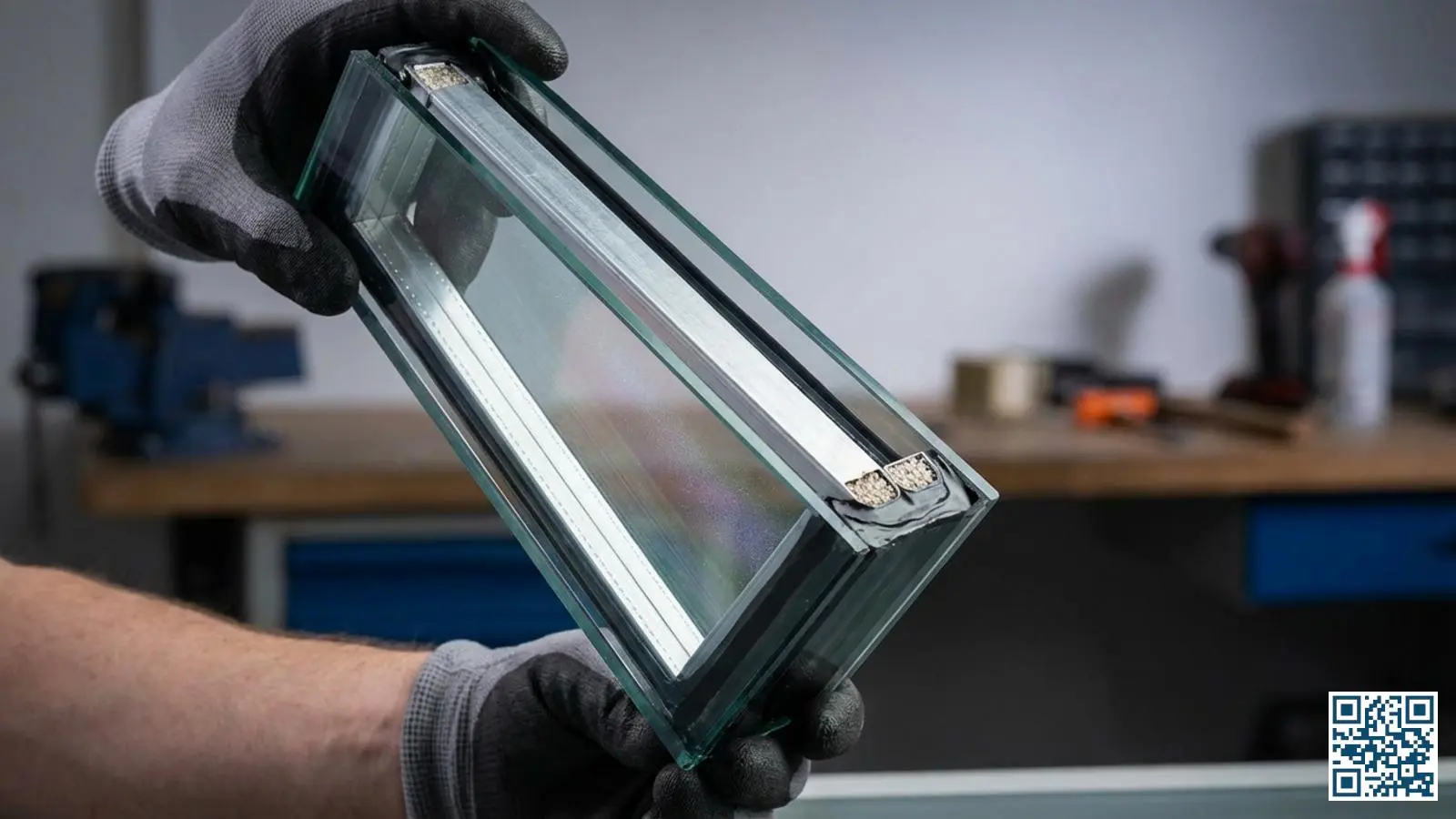

De spouw is de lucht- of gasgevulde ruimte tussen de glasplaten van een isolatieglasunit. Deze ruimte vormt de kern van de isolerende werking.
Isoleren door stilstaande lucht of gas
Stilstaand gas is een slechte warmtegeleider. Door de glasplaten op afstand te houden met een luchtdichte spacer ontstaat een gaslaag die warmtestroom sterk remt. De warmte kan niet zomaar van de warme binnenkant naar de koude buitenkant stromen.
Edelgassen zoals argon en krypton isoleren nog beter dan gewone lucht. Argon heeft een warmtegeleiding van 0,016 tot 0,018 W/mK, tegenover 0,026 W/mK voor lucht. Dat is een verbetering van ongeveer 33%.
Waarom er een optimale breedte bestaat
Te smal betekent weinig isolerende gaslaag, maar te breed is ook niet goed. Boven 18 mm spouwbreedte ontstaan bij lucht convectiestromen: het gas begint te circuleren en transporteert juist warmte mee.
De combinatie van spouwbreedte en gasvulling beïnvloedt direct de U-waarde van het glas. Samen met de low-e coating bepaalt de spouw het isolerend vermogen van de complete glasunit.
Optimale spouwbreedte per glastype
Elk glastype heeft een eigen optimale spouwbreedte. De juiste breedte hangt af van het gebruikte gas en de beoogde isolatieprestatie.
HR++ glas: 15-16 mm met argon
De standaardopbouw is 4-16-4, wat staat voor twee glasplaten van 4 mm met 16 mm spouw ertussen. De totale dikte bedraagt dan 24 mm.
Bij argonvulling ligt de optimale spouwbreedte tussen 15 en 16 mm. HR++ glas bereikt met deze combinatie een typische U-waarde van 1,1 W/m²K, ruim voldoende voor de meeste toepassingen in bestaande bouw.
Triple glas: twee spouwen van 12-16 mm
Dit glastype heeft drie glasplaten en dus twee spouwen. Triple glas combineert daarmee twee isolerende gaslagen in één unit.
De standaardopbouw is 4-12-4-12-4, met een totale dikte van 36 mm. Een alternatieve opbouw is 4-16-4-16-4, goed voor 44 mm totaal. Deze versie presteert iets beter maar past niet in alle kozijnen. De typische U-waarde bedraagt 0,6 W/m²K.
Krypton: smal maar krachtig (8-10 mm)
Krypton heeft een veel lagere warmtegeleiding dan argon: 0,009 W/mK. Daardoor is een smallere spouw van 8 tot 10 mm voldoende voor dezelfde of betere isolatie.
Dit maakt krypton interessant waar de sponningdiepte van het kozijn beperkt is. De kosten per vierkante meter liggen wel aanzienlijk hoger: HR++ glas met krypton kost €230 tot €255 per m² inclusief installatie, tegenover €110 tot €190 voor argon.
Gasvullingen vergeleken
De keuze van gasvulling bepaalt mede de isolatiewaarde en de prijs van de glasunit. De onderstaande tabel toont de belangrijkste eigenschappen van de verschillende gasvullingen in HR-glas.
| Eigenschap | Lucht | Argon | Krypton |
|---|---|---|---|
| Warmtegeleiding (W/mK) | 0,026 | 0,016 - 0,018 | 0,009 |
| Verbetering vs. lucht | - | ~33% | ~64% |
| Optimale spouwbreedte | 15 mm | 15 - 16 mm | 8 - 10 mm |
| Kostenpremie | Referentie | Laag (standaard) | Significant (~200x argon) |
Argon: de standaard in Nederland
Argon is de standaard gasvulling voor vrijwel alle HR++ en triple glas in Nederland. Het gas is ruim beschikbaar, relatief goedkoop en levert een goede isolatieverbetering ten opzichte van lucht.
Bij levering zit er typisch 85 tot 95% argon in de unit. De rest is gewone lucht, wat onvermijdelijk is bij het productieproces.
Krypton: wanneer ruimte beperkt is
Krypton komt in beeld bij renovaties waar de bestaande kozijnen een beperkte sponningdiepte hebben. Met een smalle spouw van 8 tot 10 mm bereik je dezelfde of betere isolatiewaarden als met een bredere argon-spouw.
De kostenpremie is echter fors. Krypton is ongeveer 200 keer duurder dan argon per volume-eenheid. Dit vertaalt zich in een meerprijs van circa €70 tot €120 per m² voor de complete glasunit.
Levensduur van gasvullingen
Edelgas lekt langzaam uit de glasunit: circa 0,5 tot 1% per jaar. Na 25 jaar kan de argonvulling gedaald zijn van 90% naar rond de 70%.
De isolatiewaarde daalt daardoor geleidelijk, maar het verschil is in de praktijk beperkt. De levensduur van HR-glas wordt meer bepaald door de kwaliteit van de randafdichting dan door gasverlies alleen.
Spacers: de afstandhouder maakt het verschil
De spacer houdt de glasplaten op de juiste afstand en voorkomt dat gas ontsnapt. Traditioneel zijn spacers van aluminium, maar warm-edge spacers winnen terrein.

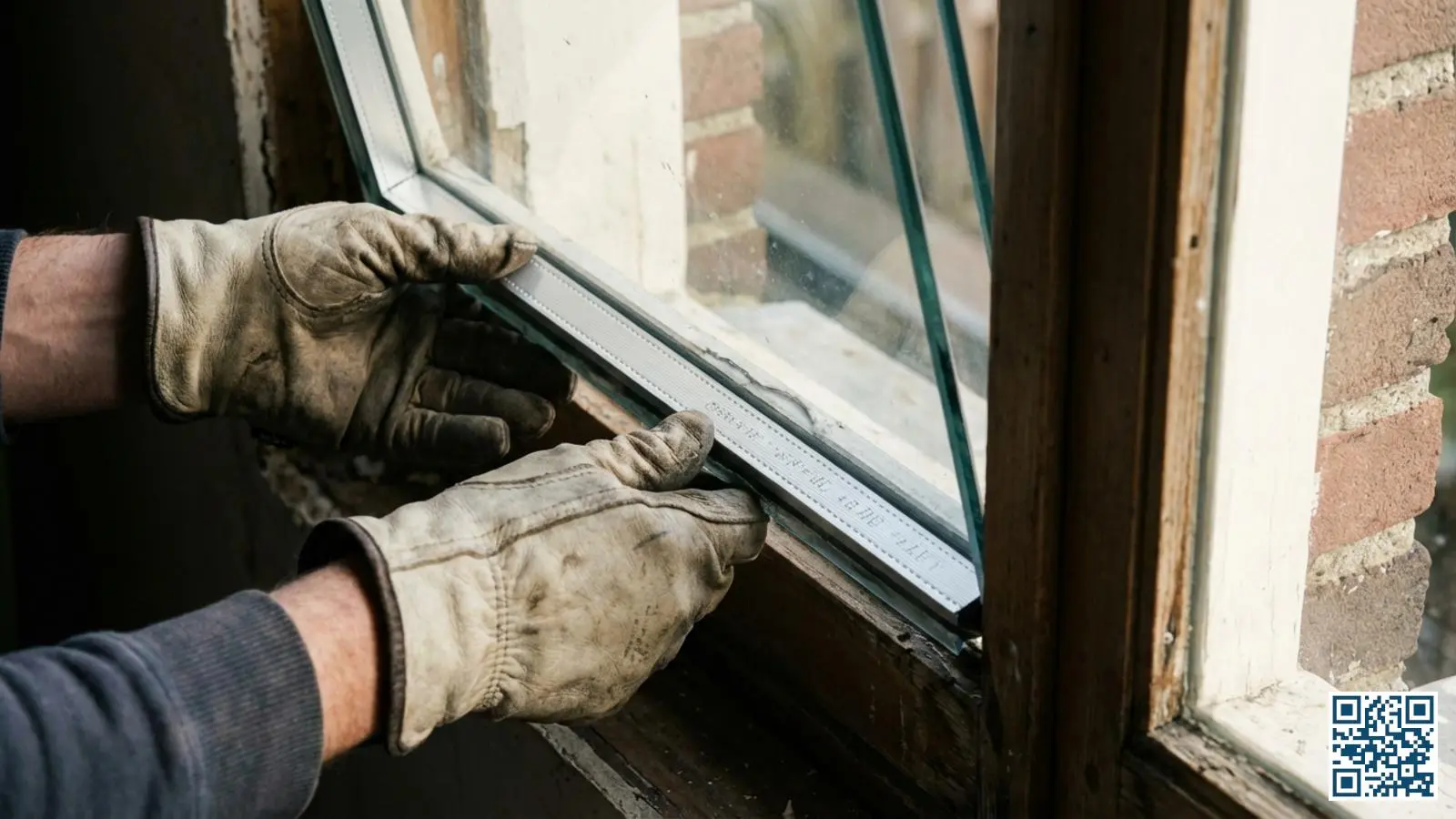

Aluminium spacers en koudebrug
Aluminium geleidt warmte zeer goed. Een aluminium spacer vormt daardoor een koudebrug langs de rand van het glas.
Dit koude randgebied is vaak zichtbaar als condensatie aan de binnenrand bij koud weer. De isolatiewaarde van het glas is in het midden beter dan aan de rand.

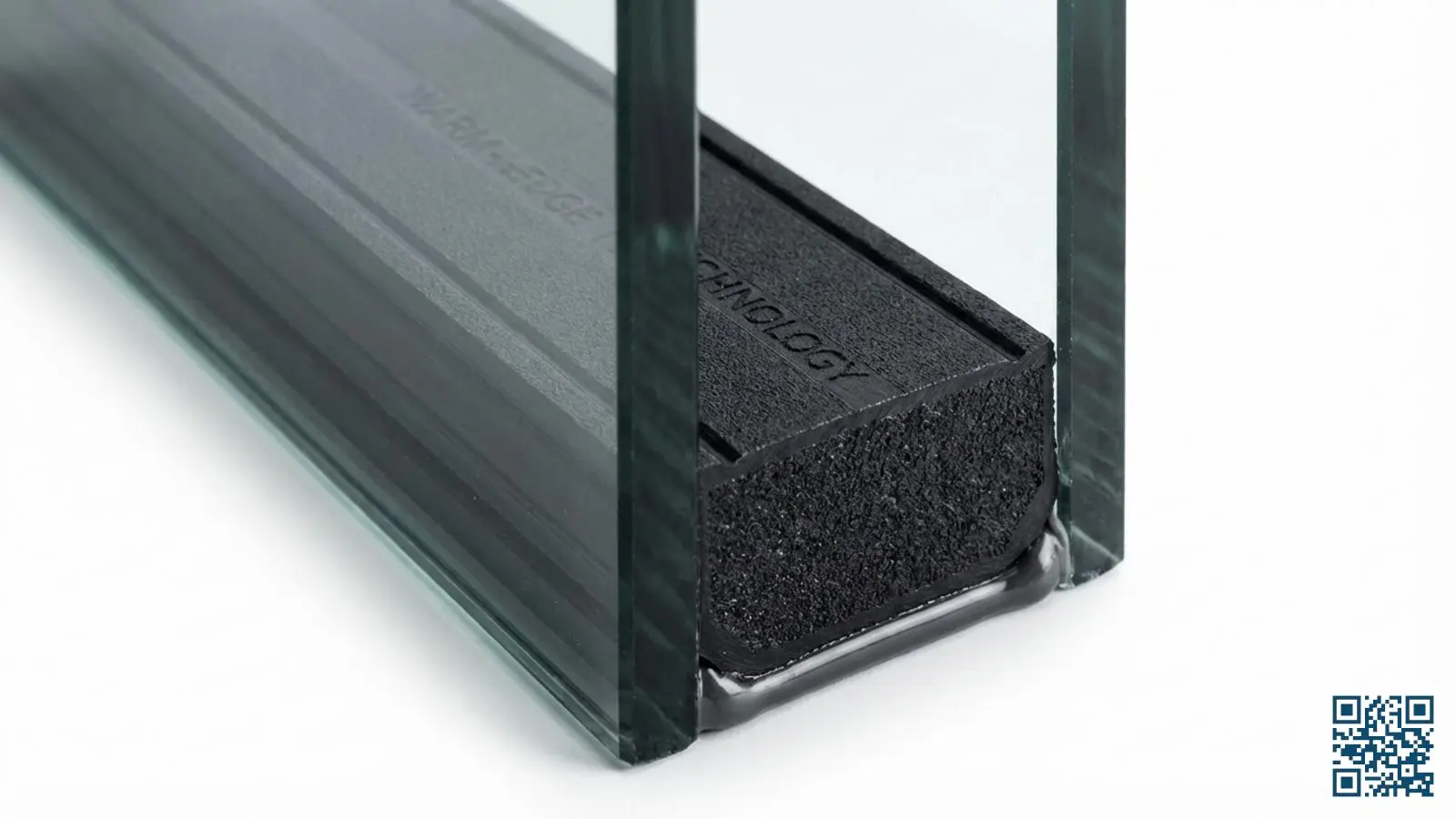

Warm-edge spacers: minder condensatie, betere isolatie
Warm-edge spacers bestaan uit materialen met een lage warmtegeleiding, zoals kunststof of composiet. Ze verminderen de koudebrug aan de glasrand aanzienlijk.
Het resultaat is minder randcondensatie en een iets betere totale U-waarde. Bij hoogwaardig isolatieglas kan ook condensatie aan de buitenkant optreden, wat paradoxaal genoeg een teken is van goede isolatie.
Gaslekkage: wanneer de prestatie daalt
Elke isolatieglasunit verliest geleidelijk gas via de randafdichting. Dit proces is normaal en verloopt zeer langzaam.
Hoe snel lekt gas uit een glasunit?
De gaslekkage bedraagt circa 0,5 tot 1% per jaar onder normale omstandigheden. Bij een startpercentage van 90% argon zit er na 20 jaar nog steeds zo’n 70 tot 80% gas in de unit.
De isolatieprestatie daalt wel enigszins, maar het glas blijft veel beter isoleren dan oud dubbelglas of enkel glas. Pas bij randafdichtingsfalen versnelt het gasverlies sterk.
Hoe herken je een afnemende gasvulling?
Langzaam gasverlies is niet zichtbaar en nauwelijks meetbaar zonder specialistische apparatuur. Het glas blijft helder en functioneert normaal.
Condensatie tussen de glasplaten wijst niet op gasverlies maar op randafdichtingsfalen. Zodra vocht binnendringt, is de unit aan vervanging toe. Gasverlies zonder vochtindringing is geen reden voor directe actie.
