U-waarde glas berekenen
De U-waarde van een glasunit kun je berekenen met formules of opzoeken via online tools. Leer de methoden en vuistregels voor een snelle inschatting.
Fabrikanten en glaszetters vermelden U-waarden op offertes en productbladen, maar het is nuttig om deze zelf te kunnen controleren of berekenen. De exacte berekening volgens de EN 673 norm is complex en vereist specialistische software. Gelukkig bestaan er vereenvoudigde methoden, online tools en vuistregels waarmee je zelf aan de slag kunt. Dit artikel leert je hoe je met deze hulpmiddelen de U-waarde van een glasunit kunt bepalen of verifiëren.
Hoe wordt de U-waarde officieel berekend?
De U-waarde geeft aan hoeveel warmte er per seconde door één vierkante meter glas stroomt bij één graad temperatuurverschil tussen binnen en buiten. De officiële berekening volgt strikte Europese normen die rekening houden met alle warmteoverdrachtsprocessen in een glasunit.
De EN 673 norm in het kort
De Europese norm EN 673 beschrijft de methode voor het berekenen van de U-waarde van beglazing. Deze norm houdt rekening met drie warmteoverdrachtsprocessen: geleiding door het glas zelf, convectie in de spouw en straling tussen de glasoppervlakken. De berekening gebruikt vaste grenswaarden voor de binnen- en buitenzijde van het glas.
Voor de binnenzijde geldt een warmteoverdrachtscoëfficiënt van 7,7 W/m²K en voor de buitenzijde 25 W/m²K. Deze waarden vertegenwoordigen respectievelijk een Rsi van 0,13 m²K/W en een Rse van 0,04 m²K/W. De spouwbreedte en gasvulling bepalen samen met de coating-eigenschappen de uiteindelijke U-waarde.
Vereenvoudigde formule voor dubbelglas
Voor een snelle inschatting van dubbelglas zonder low-e coating kun je de volgende vereenvoudigde formule gebruiken:
Ug = 1 / (Rsi + Rglas1 + Rspouw + Rglas2 + Rse)
De warmteweerstand van glas (Rglas) is verwaarloosbaar klein: ongeveer 0,004 m²K/W per 4 mm glasdikte. De spouwweerstand (Rspouw) hangt af van de breedte en de gasvulling. Bij een luchtspouw van 15 mm bedraagt deze circa 0,16 m²K/W, bij argon ongeveer 0,21 m²K/W.
Deze vereenvoudigde formule geeft een indicatie, maar houdt geen rekening met het effect van low-e coatings. Moderne HR++ beglazing heeft altijd een coating die de stralingsoverdracht sterk vermindert.
Online tools voor U-waarde berekening

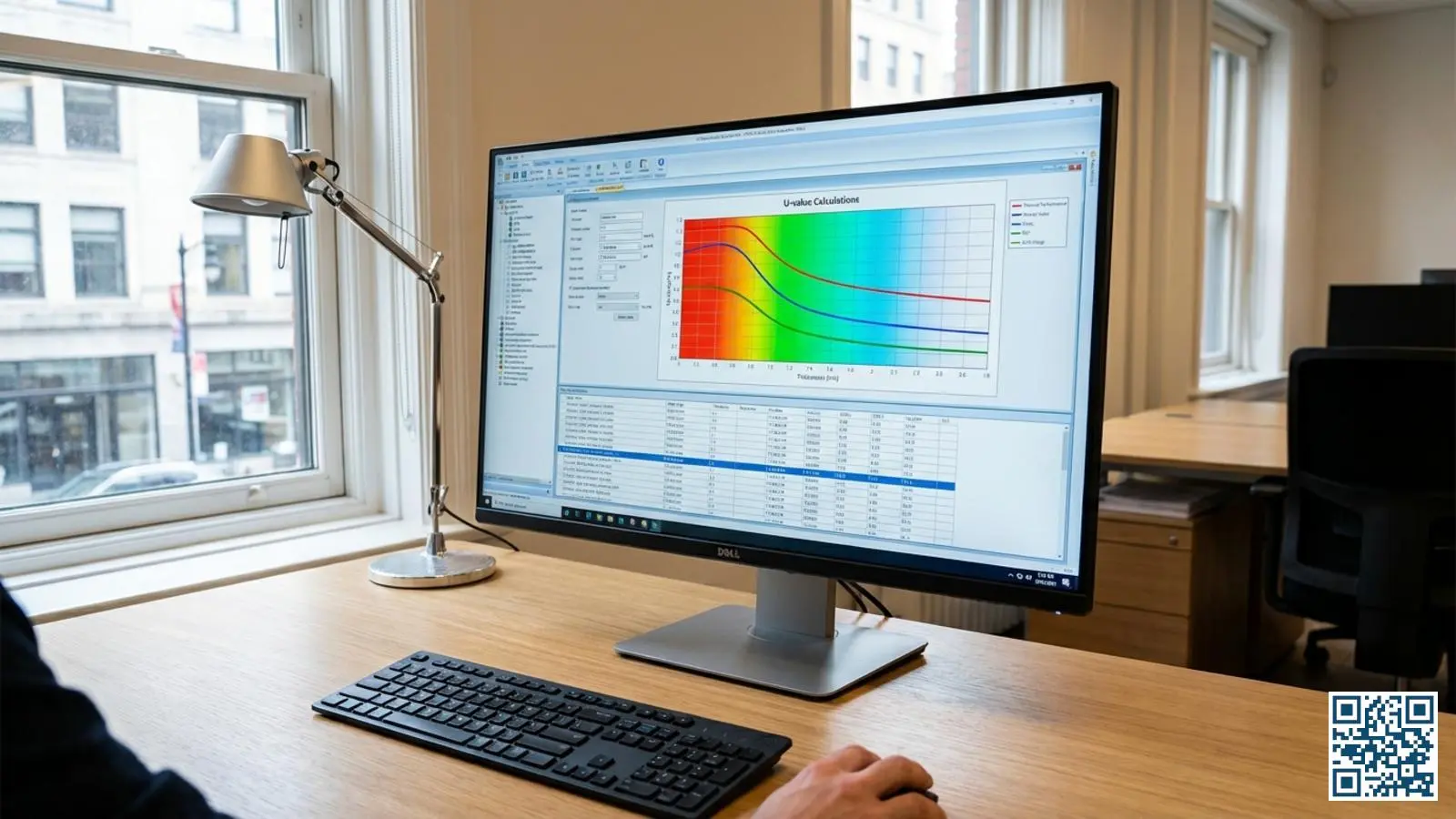

Online rekentools maken U-waarde berekeningen toegankelijk zonder dat je de EN 673 formules zelf hoeft toe te passen. Zowel fabrikanten als onafhankelijke partijen bieden gratis hulpmiddelen aan.
Gratis rekenhulpen van fabrikanten
De grote glasfabrikanten bieden online configurators waarmee je glasopbouwen kunt samenstellen en de bijbehorende U-waarde direct ziet. Saint-Gobain biedt via de Planitherm Calculator een uitgebreide tool voor het doorrekenen van diverse glasopbouwen. Met deze tool kun je coating, spouwbreedte en gasvulling variëren en direct het effect op de U-waarde zien.
AGC biedt een vergelijkbare configurator voor de iplus productlijn. Deze tool toont naast de U-waarde ook de lichttransmissie en zontoetredingswaarden. Pilkington en Guardian hebben eveneens online hulpmiddelen beschikbaar via hun websites.
Onafhankelijke berekeningstools
Naast de fabrikanttools bestaan er onafhankelijke rekenhulpen. Het Passive House Institute biedt een database met geverifieerde glasprestaties voor passiefhuisprojecten. WIS (Window Information System) is een professioneel softwareprogramma dat de EN 673 berekening volledig uitvoert, inclusief randeffecten.
Voor consumenten zijn deze professionele tools vaak te complex. De fabrikantcalculators geven voor de meeste situaties voldoende nauwkeurige resultaten.
Vuistregels voor een snelle inschatting
Niet altijd heb je een calculator nodig. Met kennis van de glasopbouw kun je de U-waarde vaak al redelijk inschatten aan de hand van vuistregels.
Opbouw herkennen en U-waarde schatten
De glasopbouw staat vermeld op de spacer of in de offerte, bijvoorbeeld 4-16-4 Ar. Dit betekent: 4 mm glas, 16 mm spouw met argon, 4 mm glas. De aanwezigheid van een low-e coating zie je aan de toevoeging van een coatingnaam of de aanduiding “low-e”. De onderstaande tabel toont de typische U-waarden per glasopbouw.
| Glasopbouw | Gasvulling | Coating | Ug (W/m²K) |
|---|---|---|---|
| 4-12-4 | Lucht | Geen | 2,7 - 3,3 |
| 4-16-4 | Lucht | Low-e | 1,7 - 2,0 |
| 4-16-4 | Argon | Low-e | 0,9 - 1,2 |
| 4-12-4-12-4 | Argon | 2x Low-e | 0,5 - 0,9 |
Bij standaard HR++ glas met een 4-16-4 opbouw en argonvulling kun je uitgaan van een Ug-waarde rond 1,1 W/m²K. Triple glas met twee spouwen haalt typisch 0,6 W/m²K.
Wanneer zijn vuistregels onvoldoende?
Vuistregels werken goed voor standaard glasopbouwen, maar schieten tekort bij bijzondere situaties. Wanneer je de U-waarde nodig hebt om te toetsen aan subsidie-eisen of bouwnormen, is een exacte waarde vereist. In dat geval kun je het beste de specificaties van de fabrikant opvragen of een online calculator gebruiken.
Ook voor de besparingscalculator die energiebesparing doorrekent, is een nauwkeurige U-waarde belangrijk. Een afwijking van 0,1 W/m²K kan over de levensduur van het glas enkele honderden euro’s verschil maken in de berekende besparing.
Centrum-U-waarde versus rand-U-waarde
De U-waarde die fabrikanten vermelden is de centrum-U-waarde (Ug). Deze waarde geldt voor het midden van de glasunit, maar de randzone presteert slechter.
Waarom de randzone slechter isoleert

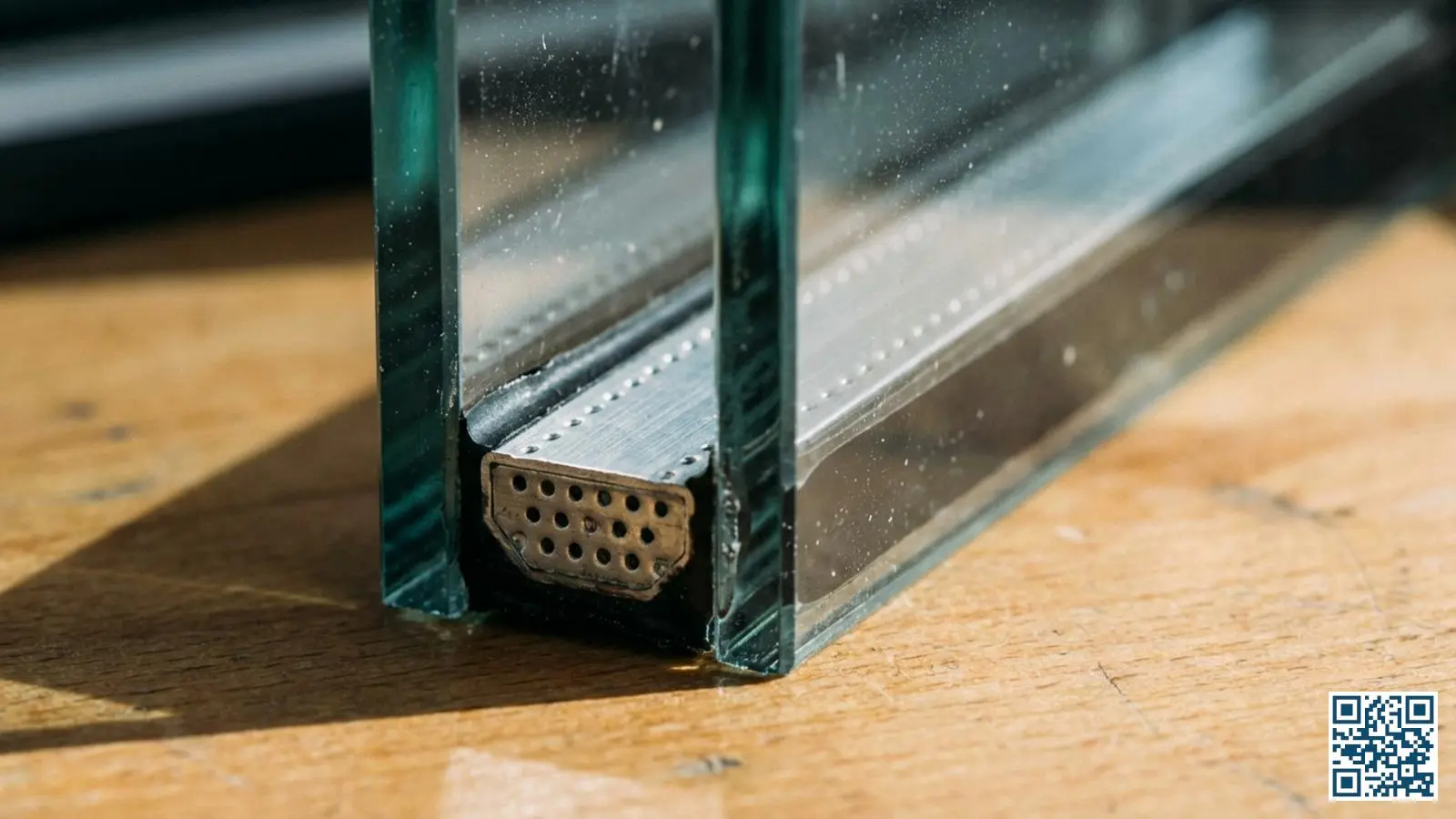

Aan de rand van een glasunit zit de spacer: de afstandhouder tussen de glasplaten. Traditionele aluminium spacers geleiden warmte veel beter dan het glas en de gasvulling. Dit creëert een koudebrug die de isolatiewaarde langs de hele omtrek van het glas vermindert.
De lineaire warmtedoorgangscoëfficiënt (psi-waarde) drukt dit randeffect uit. Bij aluminium spacers bedraagt de psi-waarde circa 0,08 W/mK, wat betekent dat per strekkende meter rand extra warmte verloren gaat.
Wat warm-edge spacers bijdragen
Warm-edge spacers zijn gemaakt van kunststof of roestvast staal in plaats van aluminium. De psi-waarde daalt hiermee naar 0,03 - 0,05 W/mK, een verbetering van 40 tot 60 procent ten opzichte van aluminium.
Het effect is het grootst bij kleine ramen waar de randlengte relatief groot is ten opzichte van het glasoppervlak. Bij een raam van 0,5 m² kan het verschil tussen aluminium en warm-edge spacers oplopen tot 0,2 W/m²K op de totale Uw-waarde. Bij grote glasvlakken is het verschil relatief kleiner.
U-waarden opzoeken per fabrikant
Voor de meest betrouwbare U-waarde kun je het beste de specificaties van de fabrikant raadplegen. Elke leverancier publiceert prestatiedata voor zijn producten.
Waar vind je betrouwbare productdata?
Fabrikanten publiceren productbladen met gecertificeerde prestatiewaarden op hun websites. Saint-Gobain vermeldt voor Planitherm XN een Ug van 1,1 W/m²K en voor Planitherm ONE een Ug van 1,0 W/m²K in dubbelglas. AGC specificeert voor iplus Top 1.1 eveneens Ug 1,1 W/m²K en voor iplus Advanced 1.0 een Ug van 1,0 W/m²K.
Pilkington biedt met Optitherm S3 een Ug van 1,1 W/m²K en met Optitherm S1 Plus een Ug van 1,0 W/m²K. Guardian vermeldt voor ClimaGuard Premium2 in triple glas een Ug van 0,5 W/m²K, gecertificeerd voor passiefhuisbouw.
Hoe lees je een glasprestatieblad?
Een glasprestatieblad bevat naast de U-waarde ook andere relevante specificaties. De Ug-waarde is de centrum-U-waarde van alleen het glas. De Uw-waarde, indien vermeld, is de U-waarde van het complete raam inclusief kozijn en ligt altijd hoger dan de Ug-waarde.
De meldcode op het prestatieblad koppelt het product aan geverifieerde data bij RVO. Dit is een code in het format KA plus vijf cijfers, bijvoorbeeld KA18529. Deze code moet ook op de factuur van de installateur staan wanneer je ISDE-subsidie aanvraagt. Controleer altijd of de Ug-waarde op de offerte overeenkomt met de specificaties op het prestatieblad van de fabrikant.
